Будучи поставщиком шприц -прокладки, я воочию свидетельствовал о критической роли, которую играет хорошо разработанная система бегунов в производстве шприц. В этом блоге я углубимся в детали проектирования системы бегуна шприцевой прокладки.
Понимание оснований системы бегунов
Система бегуна в шприцевой прокладке - это по сути сеть каналов, которая направляет расплавленный пластик из инъекционной единицы инъекционной машины - формовочной машины к отдельным полостям, где образуются прокладки шприца. Основные функции системы бегунов включают:
- Передача расплавленного пластика: Он служит каналом для переноса расплавленного пластика при правильной температуре и давлении на каждую полость. Это гарантирует, что пластик равномерно заполняет полости, что приводит к постоянным и высококачественным прокладкам шприца.
- Контроль температуры: Поддержание соответствующей температуры расплавленного пластика имеет решающее значение. Система бегуна помогает минимизировать потерю тепла во время процесса переноса, предотвращая преждевременное затвердевание пластика.
- Распределение давления: Он распределяет давление впрыска равномерно по всем полостям. Неравномерное распределение давления может привести к дефектам, таким как короткие снимки, где пластик не полностью заполняет полость или чрезмерное мигание, где пластик вытекает из полости.
Типы систем бегуна для форм прокладки шприца
Существует два основных типа систем бегунов, обычно используемых в плесени прокладки шприца: системы холодного бегуна и системы горячих бегунов.

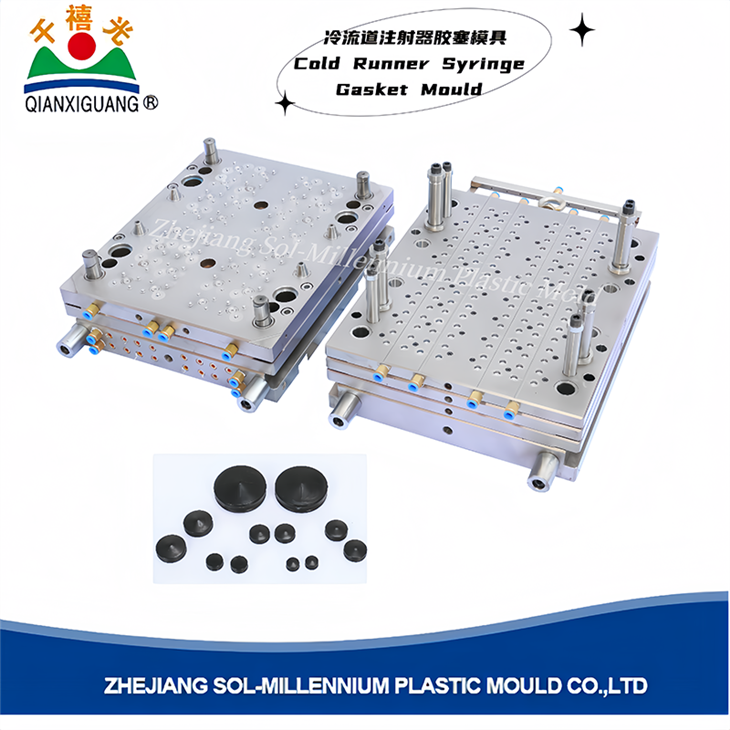

Системы холодного бегуна
Системы холодного бегуна являются традиционным выбором для многих применений в инъекциях. В системе холодного бегуна расплавленный пластик протекает через каналы, которые не нагреваются. После того, как пластик заполнит полости и охлаждает, система бегунов, вместе с литой деталями, вытесняется из формы.
- Преимущества:
- Стоимость - эффективна: Системы холодного бегуна, как правило, дешевле в проектировании и производстве по сравнению с системами горячих бегунов. Это делает их популярным выбором для небольшого масштаба или когда стоимость является серьезной проблемой.
- Простота: Они относительно просты в дизайне и эксплуатации. Вовлечено меньше компонентов, что означает меньшее обслуживание и более низкий риск механических сбоев.
- Недостатки:
- Материальные отходы: Значительным недостатком систем холодного бегуна является генерация отходов. Пластик в системе бегунов должен быть удален из формованных деталей и часто перерабатывается, что может увеличить производственные затраты и иметь экологические последствия.
- Время цикла: Время охлаждения системы бегуна увеличивает общее время цикла процесса литья. Это может снизить эффективность производства, особенно для объема производства.

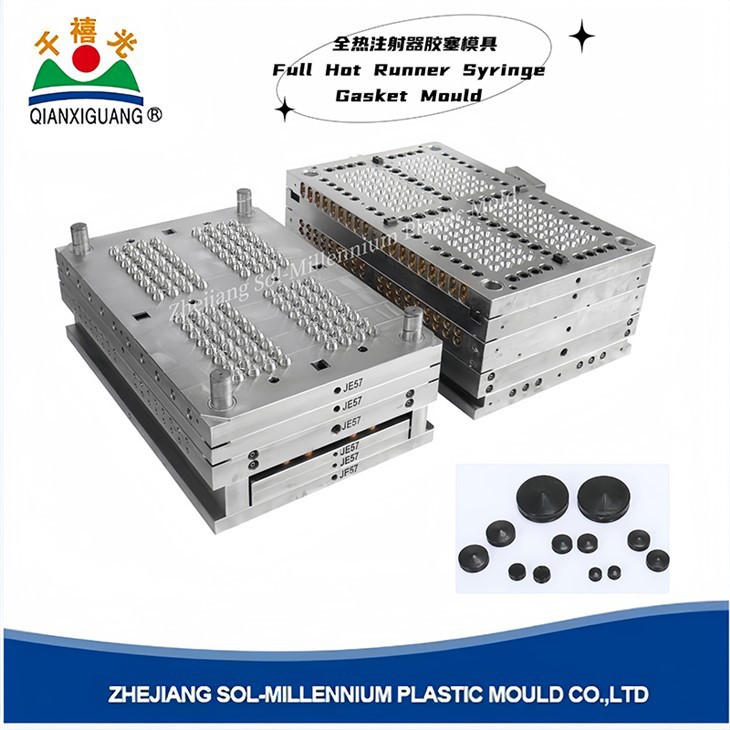

Горячие системы бегунов
Системы горячих бегунов, с другой стороны, держат пластик в системе бегунов в расплавленном состоянии на протяжении всего процесса литья. Это достигается с помощью нагревателей и контроллеров температуры для поддержания пластика при определенной температуре.
- Преимущества:
- Нет материальных отходов: Поскольку пластик в системе бегунов остается расплавленным, от бегуна не образуется отходов. Это может привести к значительной экономии затрат, особенно для крупномасштабного производства.
- Более короткое время цикла: Без необходимости охлаждать систему бегунов, общее время цикла процесса инъекции - литья может быть уменьшено. Это повышает эффективность производства и обеспечивает более высокую производительность.
- Лучшее качество части: Системы горячих бегунов обеспечивают более точный контроль над потоком расплавленного пластика, что приводит к более последовательному качеству части. Они также снижают риск дефектов, таких как линии сварки и следы потока.
- Недостатки:
- Более высокая начальная стоимость: Системы горячих бегунов дороже в проектировании, производстве и установке по сравнению с системами холодного бегуна. Это может быть значительным барьером для небольших производителей масштаба.
- Сложность: Они более сложны в дизайне и эксплуатации. Нагреватели, контроллеры температуры и другие компоненты требуют регулярного технического обслуживания и мониторинга, чтобы обеспечить правильное функционирование.
Ключевые соображения в конструкции системы бегунов для форм прокладки шприц
При разработке системы бегуна для формы прокладки шприца необходимо учитывать несколько факторов:
Схема полости
Расположение полостей в форме определяет конструкцию системы бегунов. Например, в мульти -половой форме система бегунов должна быть спроектирована таким образом, чтобы расплавленный пластик распределялся равномерно по всем полостям. Сбалансированная система бегунов важна для обеспечения последовательного качества части во всех полостях.
Пластиковый материал
Различные пластиковые материалы имеют разные свойства потока. Конструкция системы бегуна должна быть оптимизирована на основе конкретного пластикового материала, используемого для прокладок шприца. Например, материалы с высокой вязкостью требуют больших диаметров бегуна для обеспечения правильного потока, в то время как материалы с низкой вязкостью могут потребовать меньших диаметров для предотвращения чрезмерного потока и мигания.
Инъекционный формовочный аппарат
Возможности инъекции - формовочная машина, такая как давление впрыска и пластизирующая способность, также влияют на конструкцию системы бегуна. Система бегунов должна быть разработана для работы в гармонии с помощью машины для литья впрыскивания для обеспечения эффективного и надежного производства.
Часть дизайна
Конструкция самой прокладки шприца может повлиять на конструкцию системы бегуна. Например, прокладки со сложными формами или тонкими стенами могут потребовать более точную конструкцию системы бегуна, чтобы обеспечить правильное заполнение и избежать дефектов.
Роль хорошо разработанной системы бегунов в производстве прокладки шприца
Хорошо спроектированная система бегунов необходима для производства высококачественных прокладок для шприц. Вот как это влияет на производственный процесс:
Гарантия качества
Правильно разработанная система бегунов гарантирует, что расплавленный пластик равномерно заполняет полости, что приводит к постоянным размерам и свойствам. Это помогает в соответствии с строгими стандартами качества, необходимыми для шприц, которые используются в медицинских приложениях.
Эффективность производства
Оптимизируя конструкцию системы бегуна, время цикла процесса инъекции - литья может быть уменьшено, а производительность может быть увеличена. Это очень важно для удовлетворения высоких требований медицинской промышленности.
Экономия стоимости
Как упоминалось ранее, система горячих бегунов может устранить материальные отходы, что может привести к значительной экономии затрат в долгосрочной перспективе. Кроме того, хорошо разработанная система бегунов может снизить потребление энергии процесса литья впрыска - еще больше снижения производственных затрат.
Заключение
В заключение, конструкция системы прокладки шприца бегуна является критическим аспектом процесса литья. Независимо от того, выбираете ли вы систему холодного бегуна или систему горячих бегунов, тщательное рассмотрение таких факторов, как расположение полости, пластиковый материал, инъекция - формовочная машина и конструкция части. В нашей компании мы имеем большой опыт в разработке и производствеШприц -прокладка плесеньс оптимизированными системами бегуна. НашГорячая шприц -шприцПредлагает высокое - качество, эффективное и стоимость - эффективные решения для производства прокладки шприц.
Если вы находитесь на рынке для шприцевой прокладки или у вас есть какие -либо вопросы по поводу дизайна системы бегунов, мы приглашаем вас связаться с нами для консультации. Мы стремимся предоставить вам лучшие решения для удовлетворения ваших производственных потребностей.
Ссылки
- «Справочник по формированию инъекций» О. Оссвальда и Т. Тернга
- «Обработка пластиков: моделирование и симуляция» от AF Yee и MM Denn
